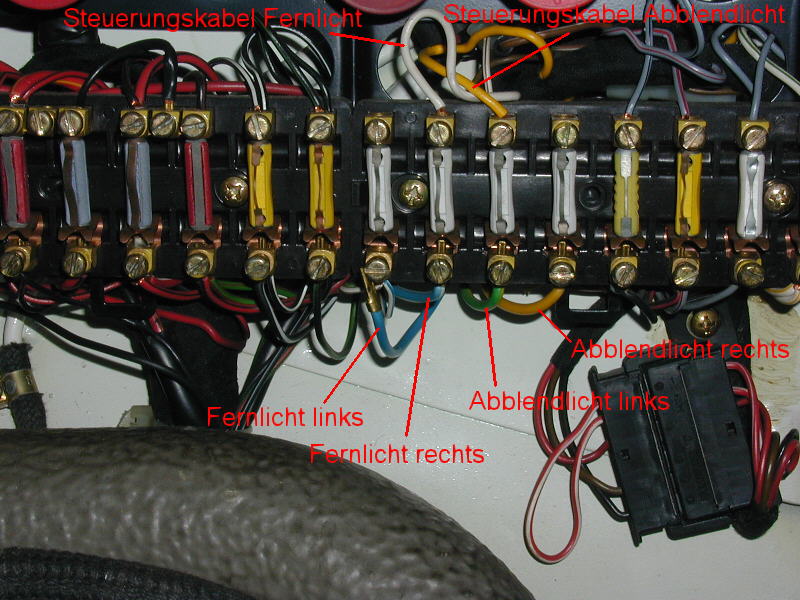

Die in diesem Bild gekennzeichneten Kabel führen vom Sicherungskasten zu den Lampen. Diese Kabel verwenden wir künftig weiter vom Schutzrelais zu den Lampen. Die Kabel bleiben im Fahrzeug liegen wie sie sind und bleiben auch am Sicherungskasten angeklemmt. Wir verwenden die Sicherungen für den Leistungsteil, also die Absicherung des Kabels von Relais zur Lampe weiter.
Die oberen beiden Kabel (gelb ist zuständig für Abblendlicht,
weiß ist für Fernlicht) werden abgeklemmt und steuern künftig
das Relais an. Diese Kabel werden an den Schaltkontakt des Relais
angeschlossen.
Von den Schließerkontakten des jeweiligen Relais ziehen wir jeweils
ein kurzes Stück Kabel in möglichst der originalen Farbe zu den
nun leeren Kabelhalterungen (wo vorher das weiße bzw. gelbe Kabel befestigt
war) und schließen dieses an.
Zwischen den roten Relais (man sieht nur ein klitzekleines Stück am oberen Bildrand befinden sich mit Sicherheit zwei leere Öffnungen, in die unsere Schutzrelais Platz finden.
